Comment fonctionne un tableau électrique : le guide complet pour tout comprendre

En France, l’électricité est impliquée dans plus de 80 000 incendies domestiques chaque année selon les données des services de secours. Pourtant, comprendre comment fonctionne un tableau électrique reste un angle mort pour la majorité des propriétaires — qui n’ouvrent ce coffret qu’en cas de panne. Résultat : des installations vieillissantes, des protections inadaptées, et des risques réels ignorés. Cet article vous explique concrètement le rôle de chaque composant, la logique de distribution, et les points de vigilance que même les guides de bricolage habituels n’abordent pas.

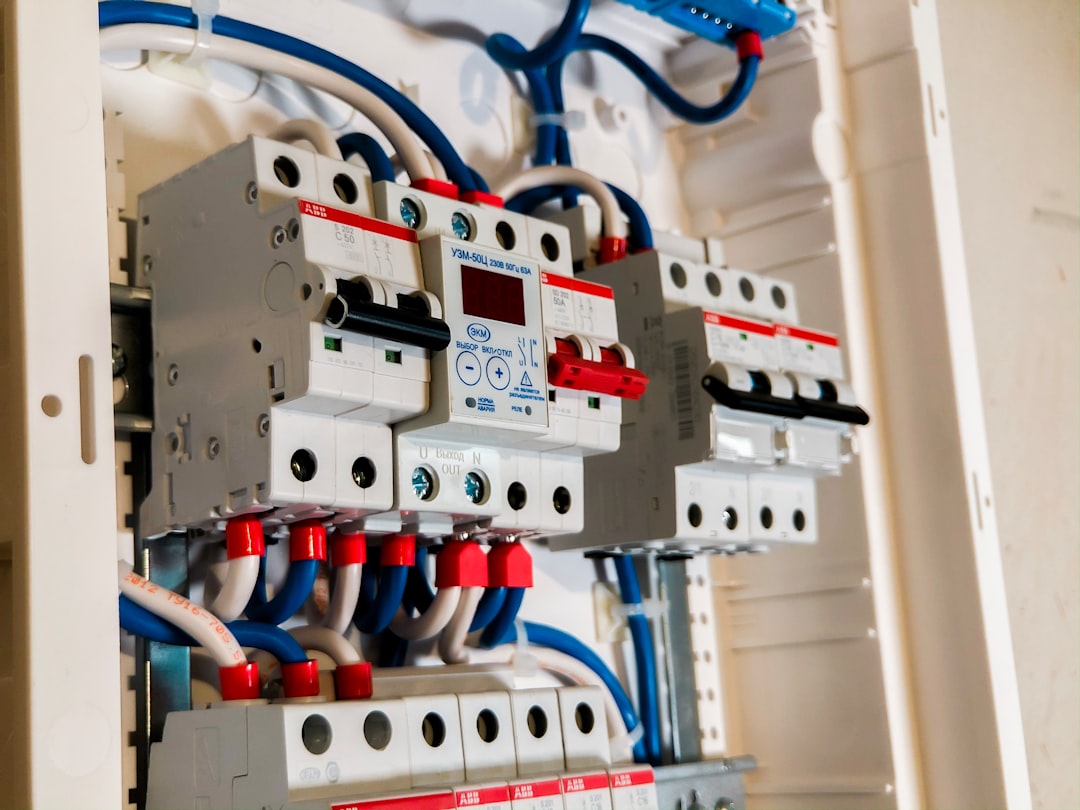

Le rôle général du tableau électrique dans un logement

C’est le composant le plus sous-estimé de toute l’installation — et pourtant c’est lui qui tient tout ensemble.

Le tableau électrique est le point de jonction entre le réseau public d’électricité et les circuits privés de votre logement. Concrètement, l’électricité arrive depuis le compteur Linky — ou l’ancien compteur mécanique — puis entre dans le tableau avant d’être redistribuée vers chaque pièce.

Sa fonction se décompose en trois missions distinctes :

• Centraliser l’ensemble des arrivées et départs de câbles électriques
• Répartir l’alimentation vers les différents circuits (éclairage, prises, cuisine, etc.)
• Protéger à la fois les personnes et les équipements contre les surintensités et les défauts d’isolement

Sans tableau, chaque circuit serait non protégé. Un court-circuit dans la cuisine pourrait propager sa surtension jusqu’aux prises du salon. C’est l’équivalent d’un chef d’orchestre qui distribue les partitions et coupe le son dès qu’un instrument déraille.

À noter : dans les logements construits avant les années 1990, ce coffret s’appelait encore « tableau de répartition » ou « tableau de disjoncteurs ». Les appellations ont évolué, mais la logique de fonctionnement reste la même.

Les composants clés : ce que contient vraiment le tableau

Ouvrir un tableau électrique sans en connaître les éléments, c’est comme lire un plan de câblage en japonais sans dictionnaire.

Le disjoncteur de branchement

C’est le premier élément traversé par le courant. Il est positionné en tête de tableau. Son rôle est double : couper l’alimentation générale en cas de besoin, et limiter la puissance maximale souscrite au contrat Enedis. Il est souvent scellé — vous ne pouvez pas le modifier sans accord du distributeur.

Les interrupteurs différentiels

Placés juste après le disjoncteur de branchement, ils supervisent des groupes de circuits. Leur fonction est de détecter les fuites de courant vers la terre — signe d’un défaut d’isolement ou d’un contact avec une personne. Dès que le courant de fuite dépasse 30 milliampères, ils déclenchent instantanément. C’est ce seuil de 30 mA qui est réglementaire pour les logements. Selon la configuration du tableau, on trouve généralement deux blocs différentiels : l’un pour les circuits de prises, l’autre pour l’éclairage et les circuits spécialisés.

Les disjoncteurs divisionnaires

Ce sont les petits interrupteurs alignés en rangée. Chacun protège un circuit précis. Leur intensité nominale varie selon l’usage :

• 16 A pour les prises de courant standard
• 20 A pour les appareils électroménagers lourds (four, lave-linge)
• 32 A pour les plaques de cuisson
• 20 A pour les circuits d’éclairage en règle générale

Comme le précise le site de Legrand, chaque disjoncteur doit être calibré en fonction de la section du câble qu’il protège — pas seulement de l’appareil connecté. C’est une nuance que beaucoup oublient lors d’une mise à niveau partielle.

Composant	Rôle principal	Calibre courant
Disjoncteur de branchement	Coupure générale + limitation de puissance	30 à 60 A
Interrupteur différentiel	Protection personnes contre fuites de courant	30 mA / 63 A
Disjoncteur divisionnaire éclairage	Protection circuit lumières	10 à 16 A
Disjoncteur divisionnaire prises	Protection circuit prises	16 à 20 A
Disjoncteur divisionnaire spécialisé	Protection appareils fixes (four, lave-linge)	20 à 32 A

Comment fonctionne la distribution par circuits

C’est là que la logique du tableau prend tout son sens — et que la plupart des guides s’arrêtent trop tôt.

Le courant entre par le disjoncteur de branchement, traverse l’interrupteur différentiel, puis se distribue vers chaque disjoncteur divisionnaire. Chaque disjoncteur alimente un circuit indépendant qui dessert une zone ou un usage précis du logement.

Cette organisation en circuits séparés présente un avantage majeur : si un problème survient dans la cuisine, seul le circuit cuisine se coupe. Le reste du logement n’est pas affecté. En pratique, les électriciens recommandent de ne jamais regrouper plus de huit prises sur un même circuit — au-delà, les risques de surcharge augmentent significativement.

La prise de terre joue un rôle complémentaire essentiel. Elle offre un chemin de dérivation au courant en cas de défaut d’isolement sur un appareil. Sans prise de terre correctement raccordée, l’interrupteur différentiel ne peut pas déclencher efficacement. C’est l’angle mort que beaucoup de diagnostics immobiliers révèlent dans les logements anciens.

Si vous envisagez d’ajouter des équipements énergivores à votre installation — comme des panneaux solaires — sachez que cela impacte directement le dimensionnement de votre tableau. Pour approfondir ce point, consultez notre article sur la rentabilité des panneaux solaires sans batterie qui aborde les contraintes d’injection sur le réseau intérieur.

La norme NF C 15-100 : ce qu’elle impose concrètement

La norme, c’est souvent le sujet que tout le monde cite sans vraiment savoir ce qu’elle dit.

La norme NF C 15-100 est le référentiel technique qui encadre toutes les installations électriques résidentielles en France. Elle définit le nombre minimum de circuits, les calibres obligatoires, les distances de pose et les protections requises. Elle a été mise à jour en 2002 puis complétée par des amendements successifs.

Pour un logement standard, elle impose notamment :

• Un minimum de circuits dédiés pour la cuisine (au moins deux circuits 20 A)
• Un circuit séparé pour chaque appareil fixe (lave-linge, four, lave-vaisselle)
• Une protection différentielle de type A pour les circuits comportant des charges inductives
• Un tableau dimensionné pour accueillir 20 % de réserve en modules

Comme le rappelle service-public.fr, un logement dont l’installation électrique n’est pas conforme peut se voir refuser une assurance habitation ou subir une décote lors de la revente. Ce n’est pas une contrainte administrative abstraite — c’est un risque financier concret.

Selon l’ADEME, les installations électriques vétustes sont l’une des principales causes de sinistres dans le parc résidentiel ancien, notamment dans les logements construits avant 1975.

La mise en conformité d’un tableau électrique dans un logement ancien — notamment lors d’une rénovation globale — peut également influencer la note au nouveau DPE 2026, surtout lorsque le chauffage est électrique et que les circuits ne sont pas correctement dimensionnés.

Comment lire son tableau et détecter une anomalie

Un tableau bien étiqueté se lit en trente secondes — un tableau mal organisé peut faire perdre une heure en cas de panne.

La première chose à vérifier est l’étiquetage des disjoncteurs. Chaque disjoncteur divisionnaire doit être clairement identifié : « prises salon », « éclairage chambre 1 », « lave-linge », etc. Si ce n’est pas le cas, c’est le premier chantier à faire — avant même de penser à une mise aux normes complète.

Quelques signaux d’alerte concrets :

• Un disjoncteur qui saute régulièrement sans surcharge apparente indique un défaut sur le circuit
• Un interrupteur différentiel qui ne tient pas en position haute signale une fuite de courant persistante
• Des fils de couleurs non normalisées (absence de fil vert/jaune de terre) trahissent une installation ancienne
• Une odeur de brûlé ou des traces de noircissement autour d’un module sont des signaux d’urgence

En pratique, les électriciens recommandent de faire contrôler son tableau lors de tout achat immobilier dans l’ancien. Un diagnostic électrique réalisé par un professionnel certifié coûte entre 100 et 150 euros — c’est souvent le meilleur investissement avant une rénovation. Lors de travaux de renovation importants, pensez également à vérifier les protections liées aux appareils de chauffage. Si vous installez un insert ou un équipement bois, le circuit dédié doit être correctement dimensionné — notre article sur le fonctionnement d’un insert de cheminée détaille les puissances électriques associées.

Mise à jour et remplacement : quand intervenir

Ce n’est pas parce que le courant passe que tout va bien — c’est parfois l’inverse qui devrait inquiéter.

Un tableau électrique a une durée de vie théorique de 25 à 30 ans. Mais en France, une large part du parc résidentiel comporte encore des tableaux à fusibles à cartouche, sans protection différentielle, voire avec des câbles non protégés en aluminium. Ces installations ne répondent plus aux exigences actuelles.

Les situations qui justifient une intervention rapide :

• Tableau équipé de fusibles à vis ou à cartouche (pas de disjoncteurs)
• Absence d’interrupteur différentiel 30 mA
• Présence d’un seul bloc différentiel pour tout le logement (standard minimum : deux blocs)
• Tableau saturé, sans place pour ajouter de nouveaux circuits

Le remplacement complet d’un tableau électrique représente un investissement de 800 à 2 000 euros selon la complexité de l’installation et la région. Ce budget peut être partiellement optimisé dans le cadre d’une rénovation globale. Une mise en garde que les devis ne mentionnent pas toujours : le coût du tableau lui-même ne représente qu’une partie du total — la main-d’œuvre et la mise à niveau des câbles existants peuvent doubler la facture.

Après des travaux touchant à l’installation électrique, n’oubliez pas que les équipements dissociables (prises, interrupteurs) relèvent de la garantie biennale, distincte de la garantie décennale applicable au gros œuvre. Un point rarement précisé par les artisans lors de la réception de chantier.

Pour les logements connectés ou les installations avec production photovoltaïque, Enedis recommande par ailleurs de faire valider le tableau par un électricien agréé Consuel avant toute mise en service d’un nouveau raccordement.

Questions fréquentes

Quelle est la différence entre un disjoncteur divisionnaire et un interrupteur différentiel ?

Le disjoncteur divisionnaire protège un circuit précis contre les surcharges et les courts-circuits. Il coupe le courant dès que l’intensité dépasse son calibre. L’interrupteur différentiel, lui, ne protège pas contre les surcharges : il surveille l’équilibre du courant entre la phase et le neutre. Dès qu’il détecte une fuite supérieure à 30 mA — signe qu’une partie du courant transite par un corps humain ou un défaut d’isolement — il coupe immédiatement. Les deux dispositifs sont complémentaires et obligatoires dans une installation conforme NF C 15-100.

Pourquoi mon disjoncteur différentiel saute-t-il sans raison apparente ?

Un déclenchement intempestif de l’interrupteur différentiel révèle presque toujours une fuite de courant quelque part sur le circuit qu’il supervise. Les causes les plus fréquentes sont un appareil électroménager défaillant, un câble endommagé derrière une cloison, ou une prise humide (souvent en cuisine ou salle de bain). La méthode de diagnostic consiste à débrancher tous les appareils du circuit concerné, puis à les reconnecter un par un pour identifier le fautif. Si le différentiel saute à vide (sans aucun appareil branché), c’est un problème de câblage à traiter en urgence par un électricien.

Combien de circuits faut-il prévoir pour un appartement de 70 m² selon la norme NF C 15-100 ?

Pour un logement de 70 m², la norme NF C 15-100 impose un minimum de circuits distincts : au moins un circuit d’éclairage par zone, deux circuits de prises 16 A, deux circuits spécialisés 20 A pour la cuisine, un circuit dédié au lave-linge, un pour le lave-vaisselle, un pour le four et un pour les plaques de cuisson (32 A). En pratique, un appartement de cette superficie nécessite entre 10 et 14 circuits pour être pleinement conforme. Un tableau de 13 modules minimum est généralement recommandé, avec 20 % de réserve.

Un tableau électrique vétuste peut-il faire augmenter ma prime d’assurance habitation ?

Oui, et c’est un point que peu d’assurés anticipent. Lors de la souscription ou du renouvellement d’un contrat habitation, certains assureurs exigent la présence d’une installation conforme ou d’un diagnostic électrique récent. Un tableau sans protection différentielle ou avec des fusibles à cartouche peut être considéré comme un facteur aggravant et entraîner une surprime, voire un refus de garantie incendie. En cas de sinistre électrique sur une installation non conforme, l’indemnisation peut être réduite si la vétusté est avérée.

Peut-on intervenir soi-même sur son tableau électrique ou faut-il obligatoirement un électricien ?

La loi française n’interdit pas à un particulier d’effectuer des travaux électriques dans son propre logement. En revanche, tout raccordement au réseau public (branchement Enedis) est réservé aux professionnels habilités. Pour remplacer un disjoncteur divisionnaire ou étiqueter un tableau, un bricoleur averti peut intervenir — à condition de couper impérativement l’alimentation générale depuis le disjoncteur de branchement. Pour toute modification structurelle du tableau (ajout d’un différentiel, remplacement du coffret complet), le recours à un électricien qualifié et la délivrance d’une attestation Consuel restent fortement conseillés, notamment pour les assurances.

Comprendre comment fonctionne un tableau électrique, c’est comprendre la colonne vertébrale de toute l’installation de votre logement. Un tableau bien dimensionné, correctement étiqueté et régulièrement contrôlé, c’est moins de pannes, moins de risques, et une valeur immobilière préservée. Avant tout projet de rénovation électrique, commencez par faire chiffrer l’état de votre tableau actuel par deux ou trois électriciens certifiés — les écarts de devis sont souvent révélateurs du diagnostic réel de votre installation.
