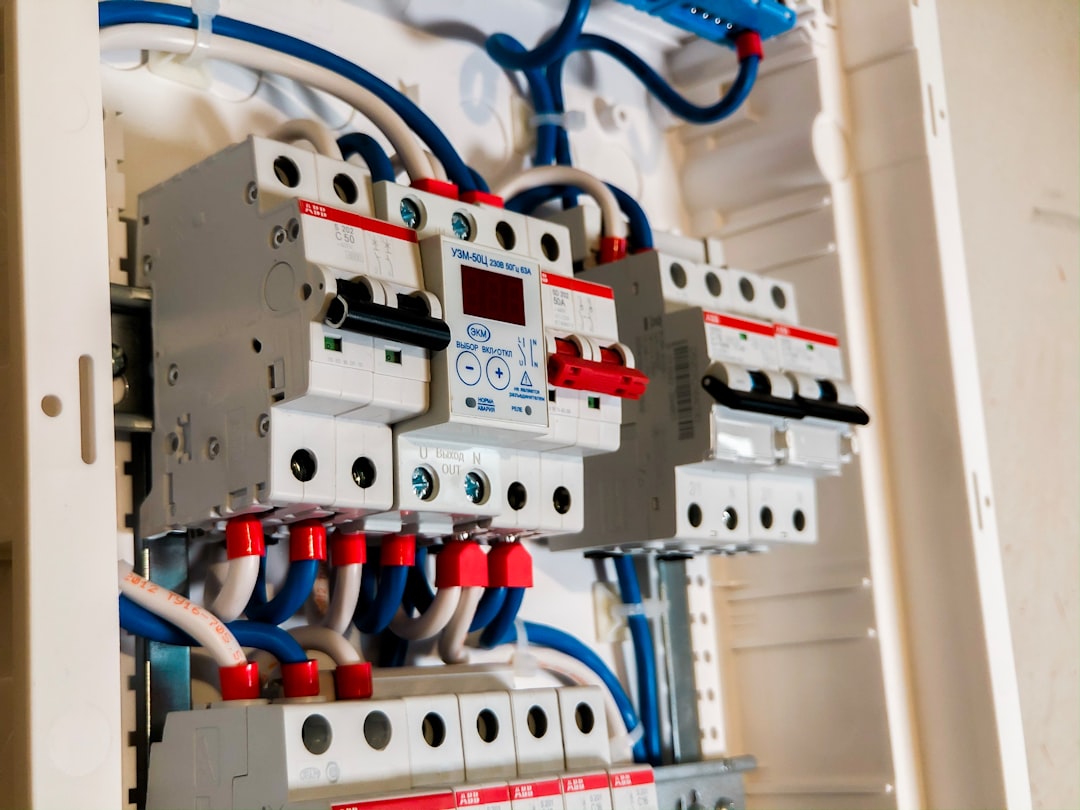

Comment brancher tableau électrique : le guide complet étape par étape

Saviez-vous que près de 30 % des incendies domestiques d’origine électrique sont liés à une installation mal réalisée ou vieillissante ? Comprendre comment brancher tableau électrique ne relève pas du simple bricolage du dimanche : c’est une opération encadrée, technique, avec des règles de sécurité strictes. Pourtant, les guides disponibles en ligne survolent trop souvent les étapes critiques, laissant les particuliers face à des doutes réels. Cet article détaille chaque phase du raccordement, des connexions de terre jusqu’aux disjoncteurs de circuit, avec les points de vigilance que les autres ne mentionnent pas.

Prérequis et réglementation avant de commencer

On sous-estime souvent ce que dit vraiment la loi sur ce sujet — et c’est là que les ennuis commencent.

L’installation électrique d’un logement est encadrée par la norme NF C 15-100. Cette norme définit les règles de conception, de réalisation et de vérification des installations basses tension. Elle s’impose à tous, professionnel ou particulier.

Un particulier a le droit de réaliser lui-même l’installation électrique de son logement principal. En revanche, toute installation neuve ou rénovation complète doit être vérifiée et attestée par le CONSUEL avant la mise sous tension définitive par Enedis. Sans cette attestation, pas d’ouverture de compteur.

Le tableau électrique doit impérativement être positionné dans la gaine technique du logement (GTL). Cette gaine regroupe le compteur, le disjoncteur d’abonné et le tableau de répartition. Comme le précise Legrand, le tableau doit être placé sous le disjoncteur d’abonné, dans un espace dédié et accessible.

Avant d’aller plus loin, identifiez tous les circuits à raccorder. Chauffage, prises de courant, éclairage, plaques de cuisson, chauffe-eau : chaque usage correspond à un calibre de disjoncteur et une section de câble différents. Se lancer sans cette liste, c’est garantir des erreurs de dimensionnement.

Pour les logements anciens avec une installation dégradée, pensez aussi à consulter la nouvelle réglementation DPE 2026 : un tableau vétuste peut peser sur votre étiquette énergétique si votre logement est chauffé à l’électricité.

Matériel nécessaire pour brancher un tableau électrique

Un artisan électricien expérimenté passe plus de temps à préparer son matériel qu’à câbler. Ce n’est pas un hasard.

Voici les éléments indispensables pour mener l’opération dans de bonnes conditions :

• Un tableau électrique adapté au nombre de circuits (avec réserve de 20 % minimum)
• Des disjoncteurs modulaires calibrés selon les circuits (16A pour les prises, 10A pour l’éclairage, 20A pour le lave-linge, 32A pour la cuisinière…)
• Un interrupteur différentiel 30 mA (type AC pour les prises, type A pour les circuits sensibles)
• Des câbles section adaptée : 1,5 mm² pour l’éclairage, 2,5 mm² pour les prises, 6 mm² pour le four ou le chauffe-eau
• Un tournevis isolé, une pince à dénuder, un testeur de tension sans contact

Circuit	Section câble	Calibre disjoncteur
Éclairage	1,5 mm²	10 A
Prises de courant	2,5 mm²	16 A
Lave-linge / lave-vaisselle	2,5 mm²	20 A
Plaques de cuisson	6 mm²	32 A
Chauffe-eau électrique	2,5 à 4 mm²	20 A
Chauffage électrique	2,5 mm²	16 ou 20 A

En pratique, les électriciens recommandent de toujours prévoir deux rangées supplémentaires dans le tableau. Une extension future — nouvelle pièce, borne de recharge pour véhicule électrique, pompe à chaleur — coûte beaucoup moins cher si le tableau a été dimensionné large dès le départ.

Comment brancher tableau électrique : les étapes dans l’ordre

C’est souvent ici que les guides s’emballent et brûlent les étapes. Suivre le bon ordre n’est pas une option.

Étape 1 : couper l’alimentation

Coupez l’alimentation au niveau du disjoncteur général d’abonné. Ne vous contentez pas d’éteindre les disjoncteurs du tableau. Le disjoncteur d’abonné est le seul qui coupe réellement l’arrivée secteur. Vérifiez avec un testeur de tension que les bornes d’entrée du tableau sont bien hors tension avant toute manipulation.

Étape 2 : fixer le tableau et poser la GTL

Fixez l’ossature du tableau au mur selon les instructions du fabricant. La GTL doit être installée en amont, à proximité du point d’entrée du câble réseau. La hauteur réglementaire place le tableau entre 1 m et 1,80 m du sol, accessible sans obstacle.

Étape 3 : raccorder les terres en premier

C’est la règle absolue. Toutes les connexions de terre (fil vert et jaune) sont branchées en premier sur le bornier de terre du tableau. Cette logique garantit que la protection est en place avant même que le circuit ne soit sous tension. Aucune exception.

Étape 4 : installer les interrupteurs différentiels

Les interrupteurs différentiels 30 mA se montent sur le rail oméga du tableau. Ils protègent les humains contre les contacts indirects. La norme NF C 15-100 impose plusieurs blocs différentiels pour éviter qu’un défaut sur un circuit ne coupe toute l’installation.

Étape 5 : poser les disjoncteurs de circuit

Chaque disjoncteur est clipsé sur le rail, en aval de son interrupteur différentiel. Organisez les circuits par bloc logique : éclairage ensemble, prises ensemble, circuits spécialisés ensemble. Cela facilite les interventions futures et la lecture du tableau.

Étape 6 : raccorder les phases et neutres

Comme le détaille Castorama dans son guide, raccordez les phases sous chaque disjoncteur après avoir dénudé les câbles avec précision. Les neutres se raccordent sur le bornier neutre commun. Soignez la longueur de dénudage : ni trop court (mauvais contact), ni trop long (risque de court-circuit).

Étape 7 : relier le tableau au disjoncteur d’abonné

L’alimentation générale arrive depuis le disjoncteur de branchement vers les borniers de répartition phase et neutre du tableau, comme le précise schema-electrique.net. Ce raccordement final ne doit être réalisé que lorsque toutes les connexions internes sont terminées et vérifiées.

Câblage des circuits : prises, éclairage et chauffage

Chaque circuit a sa logique propre. Confondre les sections de câble, c’est l’équivalent d’utiliser une tuyauterie trop étroite pour alimenter une maison entière — ça chauffe, puis ça cède.

Le circuit prises de courant

Repérez les trois fils du circuit de prises : phase (marron ou rouge), neutre (bleu), terre (vert-jaune). Dénudez chaque câble sur la bonne longueur. Raccordez la phase sous le disjoncteur de circuit, le neutre au bornier neutre, la terre au bornier de terre. Un circuit de prises en 2,5 mm² protégé par un disjoncteur 16 A est la configuration standard.

Le circuit éclairage

Le câblage éclairage suit la même logique, avec du 1,5 mm² et un disjoncteur 10 A. Attention aux luminaires avec variateur ou LED de forte puissance : certains nécessitent un circuit dédié pour éviter les interférences.

Le chauffage électrique

Le chauffage électrique réclame un circuit dédié par appareil de forte puissance. Un convecteur de 2 000 W sur un circuit partagé, c’est un disjoncteur qui saute à intervalle régulier. Chaque radiateur fixe doit idéalement disposer de son propre circuit en 2,5 mm² protégé par un disjoncteur 16 ou 20 A.

Les erreurs courantes et comment les éviter

Voici ce que les devis et les tutos ne mentionnent jamais clairement — et ce que les électriciens voient sur les chantiers toutes les semaines.

Erreur n°1 : inverser phase et neutre. Une prise branchée à l’envers fonctionne, mais elle est dangereuse. Les appareils qui coupent le neutre en premier restent sous tension partielle. Un testeur de phase permet de vérifier le sens avant de fermer le tableau.

Erreur n°2 : négliger la section des câbles. Sous-dimensionner le câble par rapport au disjoncteur, c’est créer un point de chauffe invisible dans la cloison. Le disjoncteur ne déclenchera pas parce que c’est le câble qui est la partie faible — pas le disjoncteur.

Erreur n°3 : regrouper trop de circuits sous un seul différentiel. Si un défaut survient, toute une zone du logement tombe. La norme recommande de répartir les circuits sur au moins deux blocs différentiels.

Erreur n°4 : oublier le peigne d’alimentation. Sur les tableaux modernes, un peigne distribue la phase entre les disjoncteurs. Ne pas l’utiliser, c’est multiplier les connexions directes au bornier, source de mauvais contacts et de surchauffe.

Selon le site officiel de l’Anah, une installation électrique défectueuse est l’une des principales causes de non-conformité lors des audits de logements anciens, bloquant l’accès à certaines aides à la rénovation.

Conformité, CONSUEL et garanties après travaux

Brancher son tableau, c’est bien. Que l’installation soit légalement reconnue conforme, c’est ce qui protège vraiment.

Une fois les travaux terminés, vous devez faire vérifier votre installation par le CONSUEL (Comité National pour la Sécurité des Usagers de l’Électricité). Cette visite est obligatoire pour toute installation neuve ou rénovation importante. Le technicien vérifie la conformité à la norme NF C 15-100, la présence des protections différentielles, la mise à la terre et l’étiquetage des circuits.

Sans attestation de conformité CONSUEL, Enedis peut refuser la mise sous tension du compteur. C’est une réalité que les tutoriels YouTube n’évoquent jamais.

Sur le plan des garanties, si vous faites appel à un électricien, ses travaux sont couverts par la garantie biennale pendant deux ans pour les éléments d’équipement dissociables. Cela couvre notamment les disjoncteurs, le tableau lui-même et les accessoires modulaires.

Si vous réalisez vous-même les travaux, vous prenez en charge la responsabilité totale en cas de sinistre. Certains contrats d’assurance habitation peuvent être remis en cause si un incendie électrique est lié à une installation non certifiée. Lisez votre contrat avant de vous lancer seul.

Comme le rappelle Service-Public.fr, les travaux d’électricité réalisés dans un logement loué peuvent engager la responsabilité du propriétaire si l’installation n’est pas conforme aux normes en vigueur.

Questions fréquentes

Peut-on brancher soi-même un tableau électrique sans être électricien ?

Un particulier peut légalement réaliser l’installation électrique de son propre logement. Mais l’installation doit respecter la norme NF C 15-100 et être vérifiée par le CONSUEL avant la mise en service. Sans attestation, Enedis peut refuser d’alimenter le compteur. Pour un logement en location ou une maison neuve, il est fortement conseillé de faire appel à un électricien qualifié RGE ou Qualifelec.

Dans quel ordre brancher les fils d’un tableau électrique ?

L’ordre réglementaire est le suivant : terres en premier, puis neutres sur le bornier commun, puis phases sous les disjoncteurs. Cette séquence garantit que la protection est active avant toute mise sous tension. Inverser l’ordre, notamment en raccordant les phases avant les terres, constitue une faute de sécurité grave.

Quelle différence entre un disjoncteur 16A et 20A pour les prises de courant ?

Un disjoncteur 16 A correspond à la norme standard pour les circuits de prises domestiques en 2,5 mm². Un disjoncteur 20 A est réservé aux prises spécialisées alimentant des appareils de forte puissance comme un lave-linge, un lave-vaisselle ou un four. Utiliser un 20 A sur un câble 2,5 mm² sans vérification préalable peut générer une surcharge dans le câble sans que le disjoncteur ne déclenche.

Combien de circuits peut-on raccorder sous un même interrupteur différentiel 30 mA ?

La norme NF C 15-100 ne fixe pas un nombre maximum absolu, mais recommande de ne pas dépasser 8 circuits par bloc différentiel dans une installation domestique standard. En pratique, les électriciens limitent souvent à 6 circuits pour garantir la sélectivité et éviter qu’un défaut ne plonge trop de pièces dans l’obscurité simultanément.

Comment brancher un tableau électrique secondaire pour une dépendance ou un garage ?

Un tableau secondaire est alimenté depuis le tableau principal par un câble de section adaptée à la puissance totale des circuits dérivés. Le câble passe en souterrain ou en apparent selon la distance. Le tableau secondaire dispose de ses propres disjoncteurs mais sa protection différentielle peut être assurée soit en aval (tableau secondaire) soit en amont (tableau principal). La mise à la terre doit être refaite localement si le bâtiment est séparé physiquement.

Le CONSUEL est-il obligatoire pour un simple remplacement de tableau électrique ?

Oui, dès lors que le remplacement implique une modification du nombre de circuits ou de la puissance souscrite, le passage du CONSUEL est obligatoire. Un simple remplacement tableau pour tableau à l’identique reste dans une zone grise, mais la prudence recommande de faire vérifier l’installation pour ne pas s’exposer à un litige avec l’assureur en cas de sinistre ultérieur.

Savoir comment brancher tableau électrique correctement, c’est éviter des années de pannes, de trips intempestifs et de risques silencieux. Un tableau bien câblé, respectant l’ordre des connexions et la norme NF C 15-100, protège les occupants et sécurise l’investissement immobilier. Obtenez plusieurs devis d’électriciens qualifiés pour comparer les tarifs et les prestations avant de décider de réaliser vous-même ou de confier les travaux : la différence de coût est souvent moins importante que ce que l’on imagine, et la tranquillité d’esprit n’a pas de prix.
