L’essentiel à retenir
- Le tableau doit être positionné dans la gaine technique logement (GTL), sous le disjoncteur d’abonné.
- Couper l’alimentation générale et vérifier l’absence de tension avant toute intervention est impératif.
- Chaque circuit doit être identifié et repéré avant de commencer le câblage.
- L’alimentation générale passe par les borniers de répartition phase et neutre du tableau.
- Un câblage non conforme à la norme NF C 15-100 engage votre responsabilité en cas de sinistre.
Vous avez récupéré votre tableau électrique neuf, les gaines sont tirées dans toute la maison, et maintenant vous vous retrouvez face à un enchevêtrement de fils sans savoir vraiment par où commencer. Savoir comment cabler un tableau électrique correctement, c’est précisément ce qui sépare une installation fiable d’une installation dangereuse — et les vidéos YouTube ne montrent pas toujours les étapes critiques. Cet article vous donne le déroulé complet, les points de vigilance que les tutoriels grand public passent sous silence, et les règles à respecter pour une installation conforme.
Choisir le bon emplacement pour son tableau
Avant même de dérouler un seul fil, l’emplacement du tableau conditionne toute la suite de l’installation.
Le tableau électrique doit impérativement être installé dans la gaine technique logement (GTL). Cette GTL est l’espace dédié à l’ensemble des équipements de distribution et de comptage. Elle se situe à l’entrée du logement, accessible facilement, et doit mesurer au minimum 0,60 m de large selon la norme NF C 15-100.
Le tableau se positionne sous le disjoncteur d’abonné, celui qui appartient à votre fournisseur d’énergie. C’est lui qui alimente le tableau en courant. Aucun autre appareil électrique ne doit se trouver dans cette GTL — ni chauffe-eau, ni machine à laver.
En pratique, les électriciens recommandent de fixer le tableau à une hauteur comprise entre 1 m et 1,80 m du sol. Trop bas, il devient difficile d’accès pour les interventions futures. Trop haut, la lecture des étiquettes des disjoncteurs devient inconfortable.
Le matériel indispensable avant de commencer le câblage
Arriver devant un tableau sans le bon outillage, c’est comme repeindre un mur sans apprêt — on perd du temps et on génère des erreurs.
Voici les outils incontournables :
- Un testeur de tension (ou VAT — Vérificateur d’Absence de Tension) pour confirmer que le circuit est bien hors tension
- Une pince à dénuder pour préparer les fils sans abîmer l’isolant
- Un tournevis d’électricien avec embouts adaptés aux bornes de serrage
- Un repère-fils ou étiquettes autocollantes pour identifier chaque circuit
- Un multimètre pour les vérifications en fin d’installation
Le matériel du tableau lui-même doit être sélectionné avec soin. Le disjoncteur différentiel (ou interrupteur différentiel) de tête protège l’ensemble de l’installation. Les disjoncteurs divisionnaires protègent chaque circuit. Le bornier de terre et les borniers de répartition phase/neutre complètent l’équipement de base.
Comment cabler un tableau électrique étape par étape
C’est souvent là que les projets dérapent — non par manque de compétence, mais par manque de méthode.
Étape 1 : couper l’alimentation et vérifier l’absence de tension
La première action est de couper l’alimentation générale au niveau du disjoncteur d’abonné. Ensuite, et c’est non négociable, utilisez votre testeur de tension pour confirmer l’absence de courant. Un oubli à cette étape peut être fatal.

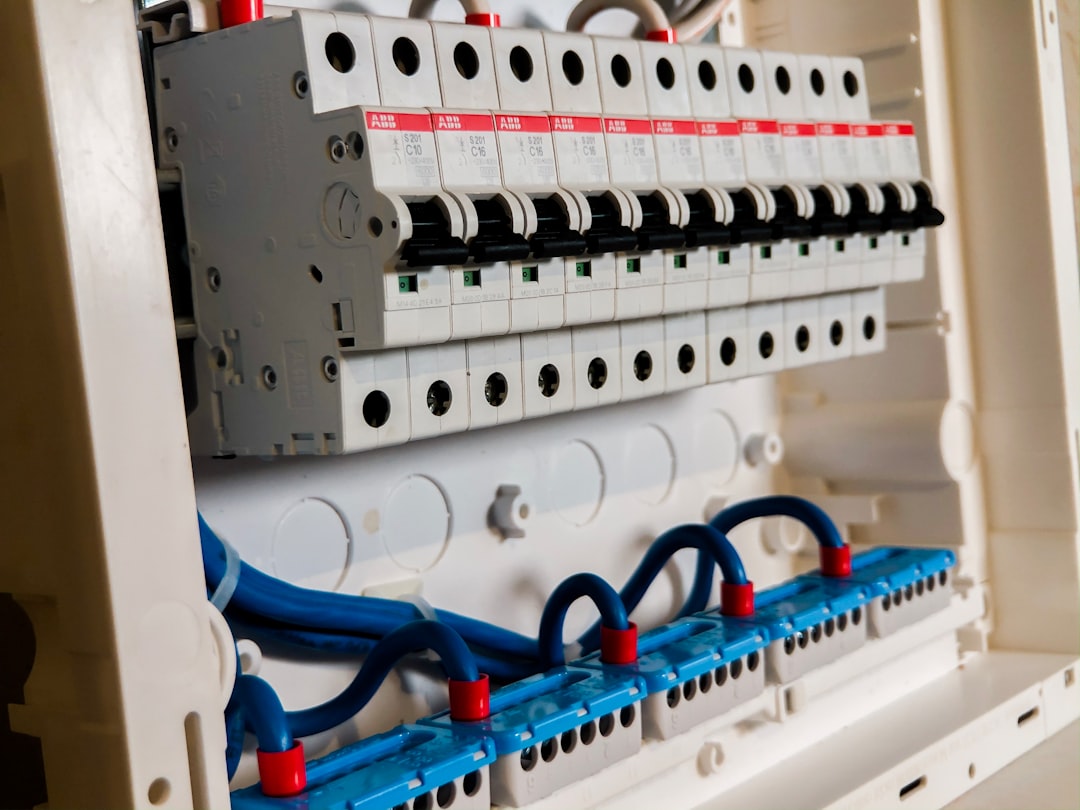

Étape 2 : fixer les équipements sur le rail DIN
Les disjoncteurs et l’interrupteur différentiel se clipsent sur le rail DIN. Organisez-les logiquement : l’interrupteur différentiel en tête de rangée, les disjoncteurs divisionnaires à sa suite. Regroupez les circuits par zone si possible — pièces de vie, cuisine, chambre, extérieur.
Étape 3 : raccorder l’alimentation générale aux borniers
L’alimentation générale arrive depuis le disjoncteur de branchement. Le fil phase (rouge ou marron) rejoint le bornier de répartition phase. Le fil neutre (bleu) rejoint le bornier neutre. Le fil terre (vert-jaune) rejoint le bornier de terre.
Étape 4 : dénuder et raccorder les circuits
Dénudez chaque fil avec précision — ni trop court (connexion instable), ni trop long (risque de contact entre conducteurs). Faites passer les fils dans les goulottes intérieures du tableau pour un câblage propre. Raccordez chaque disjoncteur en respectant le code couleur.
| Couleur du fil | Fonction | Destination dans le tableau |
|---|---|---|
| Rouge / Marron | Phase | Bornier de répartition phase |
| Bleu | Neutre | Bornier neutre |
| Vert-jaune | Terre | Bornier de terre |
| Noir / Gris | Phase secondaire (triphasé) | Bornier phase correspondant |
Identifier et raccorder chaque circuit correctement
Un tableau bien câblé se lit à livre ouvert — un tableau bâclé ressemble à un plat de spaghettis dont personne ne retrouve les bouts.
Avant de démarrer le raccordement des circuits, identifiez chaque circuit avec une étiquette. Notez la pièce desservie et la nature du circuit (éclairage, prises 16 A, circuit dédié plaque de cuisson, etc.). Cette traçabilité est exigée par la norme NF C 15-100 et sera utile lors de toute intervention future.
Chaque circuit spécialisé doit être protégé par un disjoncteur adapté à sa puissance :
- Éclairage : disjoncteur 10 A sur câble 1,5 mm²
- Prises de courant standard : disjoncteur 16 A sur câble 2,5 mm²
- Plaque de cuisson ou four : disjoncteur 20 ou 32 A sur câble 6 mm²
- Chauffe-eau : disjoncteur 20 A sur câble 2,5 mm²
Un point que les tutoriels oublient souvent : les circuits d’éclairage et de prises doivent être distincts dans chaque pièce. Ainsi, si un disjoncteur saute, vous conservez a minima l’éclairage ou les prises dans la pièce concernée.
La mise à la terre : l’étape que personne ne traite sérieusement
La mise à la terre est souvent expédiée en deux lignes dans les guides. C’est pourtant elle qui vous protège en cas de défaut d’isolement.
Le bornier de terre du tableau doit être relié à la prise de terre du bâtiment — piquet de terre enterré ou connexion au réseau de terre de l’immeuble. Cette liaison doit être continue, sans coupure ni résistance intermédiaire.
La valeur de résistance de la prise de terre doit être inférieure à 100 ohms selon la norme en vigueur. En pratique, on vise moins de 30 ohms pour une protection optimale avec un différentiel 30 mA. Mesurez cette valeur avec un telluromètre avant de remettre l’installation sous tension.
Les erreurs les plus fréquentes et comment les éviter
Ce n’est pas l’étape la plus visible, mais c’est celle qui coûte le plus cher à corriger après coup.
La première erreur classique est de serrer les bornes insuffisamment. Un fil mal serré chauffe, vieillit l’isolation et peut provoquer un incendie à terme. Serrez chaque borne avec le couple préconisé par le fabricant — en général indiqué sur le disjoncteur lui-même.
La deuxième erreur est de mélanger les neutres de différents circuits différentiels. Chaque interrupteur différentiel ne doit collecter que les neutres des disjoncteurs qui lui sont associés. Un neutre croisé entre deux différentiels déclenche des faux déclenchements incompréhensibles.
La troisième erreur est d’ignorer la section des câbles. Un câble sous-dimensionné pour la puissance appelée chauffe, se dégrade et finit par claquer — parfois après plusieurs années. C’est l’équivalent d’un tuyau d’arrosage utilisé pour alimenter une borne incendie : ça fonctionne en apparence, jusqu’au moment où ça cède.
Enfin, ne jamais remettre sous tension sans avoir vérifié l’ensemble des connexions visuellement. Un câble mal introduit dans une borne peut sembler raccordé et ne pas l’être.
Conformité, assurance et réception des travaux
Savoir comment cabler un tableau électrique est une chose — s’assurer que l’installation est reconnue comme conforme en est une autre, et les conséquences sont loin d’être anodines.
En France, toute installation électrique doit respecter la norme NF C 15-100. Consultez Légifrance pour les textes réglementaires associés aux installations électriques dans les locaux d’habitation. Une installation non conforme peut entraîner le refus d’indemnisation de votre assureur en cas de sinistre électrique.
Si vous réalisez vous-même le câblage, une vérification par un organisme agréé comme Consuel est fortement recommandée avant la mise sous tension définitive. Le Consuel délivre une attestation de conformité qui rassure les assureurs et les futurs acquéreurs du bien.
Pour les travaux réalisés par un électricien professionnel, pensez à vérifier les garanties applicables. La garantie biennale couvre les équipements dissociables de la construction pendant deux ans après réception des travaux — ce qui inclut certains composants du tableau électrique.
Dernier point souvent ignoré : si vous effectuez des travaux électriques dans le cadre d’une rénovation énergétique globale, sachez que la qualité de votre installation électrique peut impacter votre DPE et la nouvelle réglementation 2026 associée. Une installation vétuste ou non conforme peut peser sur le classement énergétique de votre logement.
Pour toute installation neuve, déclarez les travaux auprès de votre gestionnaire de réseau via Enedis afin d’obtenir la mise en service officielle du compteur.
Questions fréquentes
Peut-on cabler un tableau électrique soi-même sans être électricien ?
En France, aucune loi n’interdit à un particulier de réaliser lui-même le câblage de son tableau électrique dans sa résidence principale. En revanche, l’installation doit respecter la norme NF C 15-100. Il est fortement conseillé de faire vérifier le travail par un organisme agréé comme le Consuel avant mise sous tension. En cas de sinistre, une installation réalisée sans attestation de conformité peut conduire à un refus d’indemnisation par votre assurance habitation.
Quelle section de câble utiliser pour un circuit dédié à une plaque de cuisson ?
Une plaque de cuisson nécessite un circuit spécialisé avec un câble de section 6 mm² protégé par un disjoncteur de 32 A. Ce circuit doit être individuel — aucun autre appareil ne peut y être raccordé. Un four encastré peut disposer de son propre circuit dédié en 2,5 mm² avec disjoncteur 20 A si sa puissance le justifie. Ne sous-dimensionnez jamais ce type de circuit : la plaque peut appeler jusqu’à 7 400 W en fonctionnement simultané de tous les foyers.
Combien de circuits faut-il prévoir dans un tableau électrique pour un appartement de 70 m² ?
La norme NF C 15-100 impose un nombre minimum de circuits selon la surface. Pour un appartement de 70 m², il faut prévoir au minimum 1 circuit éclairage par tranche de 5 pièces, 1 circuit prises par tranche de 5 socles, plus les circuits spécialisés (plaque, four, lave-linge, lave-vaisselle, chauffe-eau). En pratique, un tableau de 70 m² comporte généralement entre 10 et 14 disjoncteurs divisionnaires, hors protection différentielle de tête.
Pourquoi mon disjoncteur différentiel se déclenche-t-il sans raison apparente après un nouveau câblage ?
Un déclenchement intempestif du différentiel après un câblage est presque toujours lié à l’une de ces trois causes : un neutre d’un circuit associé à un autre différentiel (neutres croisés), une connexion de terre défectueuse qui crée un courant de fuite parasite, ou un câble endommagé lors de la pose dont l’isolant est en contact avec la gaine métallique. La méthode de diagnostic consiste à débrancher les circuits un par un pour isoler la source du défaut. Un multimètre en mode résistance sur chaque fil peut localiser rapidement le problème.
Faut-il déclarer le câblage d’un tableau électrique en rénovation à sa mairie ?
Le simple remplacement ou câblage d’un tableau électrique n’est pas soumis à déclaration de travaux en mairie. En revanche, si ces travaux s’inscrivent dans une rénovation plus large modifiant la structure du bâtiment ou sa surface habitable, une déclaration préalable peut être requise. La mise en service d’un nouveau raccordement ou la modification de la puissance souscrite nécessite une démarche auprès d’Enedis. Le Consuel interviendra avant toute remise sous tension sur une installation neuve ou profondément modifiée.
Quelle est la différence entre un disjoncteur divisionnaire et un interrupteur différentiel dans un tableau ?
Le disjoncteur divisionnaire protège un circuit individuel contre les surcharges et les courts-circuits. Il coupe l’alimentation du seul circuit concerné. L’interrupteur différentiel, lui, protège un groupe de circuits contre les défauts d’isolement et les contacts indirects — il détecte un courant de fuite supérieur à 30 mA et coupe l’ensemble des circuits rattachés. Ces deux dispositifs sont complémentaires et obligatoires. Certains disjoncteurs dits « différentiels » cumulent les deux fonctions, ce qui simplifie le câblage mais augmente le coût.
Maîtriser comment cabler un tableau électrique permet d’éviter les erreurs coûteuses à corriger après mise sous tension. Un câblage rigoureux, des sections de câbles adaptées et une mise à la terre vérifiée sont les trois piliers d’une installation durable et conforme. Pour aller plus loin et ne rien oublier, téléchargez la checklist officielle de conformité NF C 15-100 disponible sur le site du Consuel — elle liste point par point les vérifications à effectuer avant de refermer le capot du tableau.
